您當前的位置：首頁產品中心Dwyer 防爆葉片式流量開關 V6系列

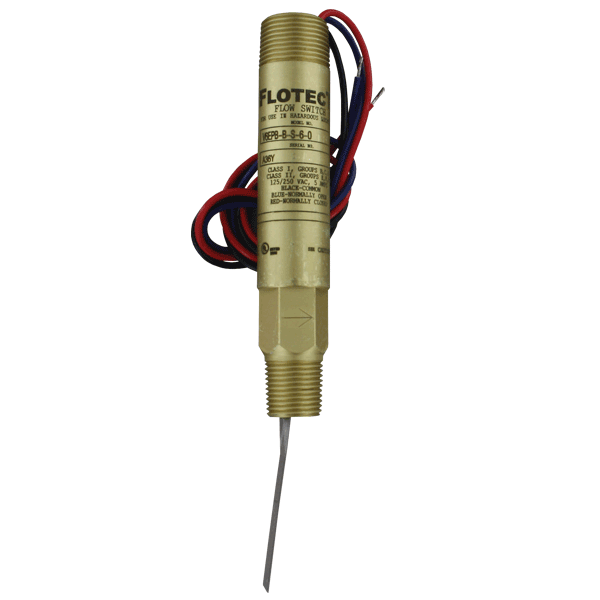

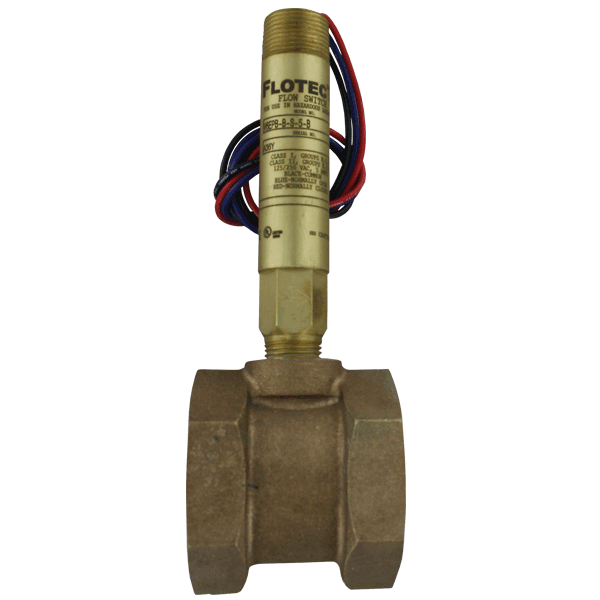

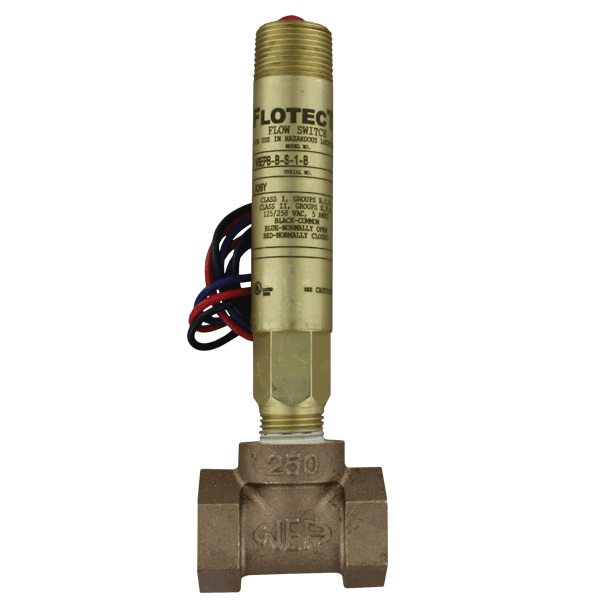

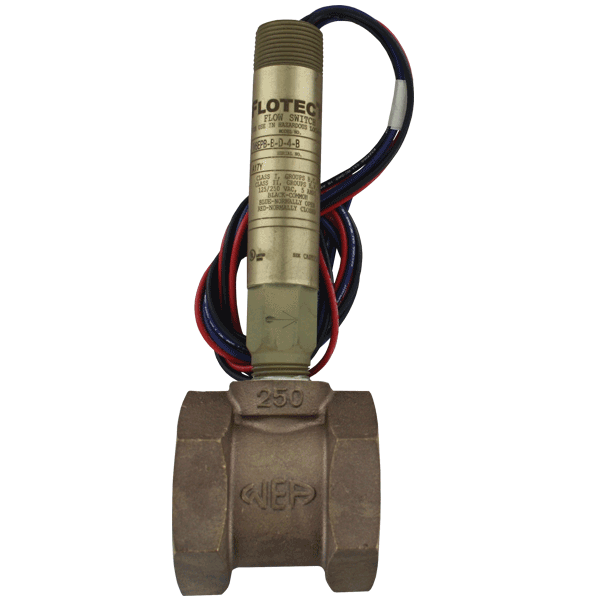

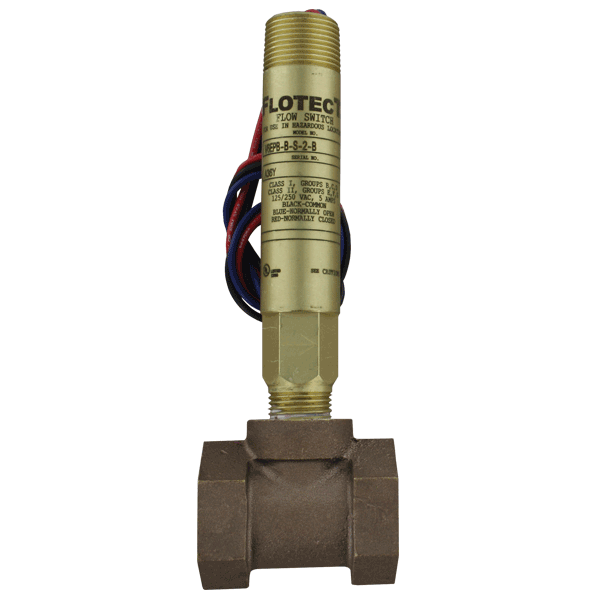

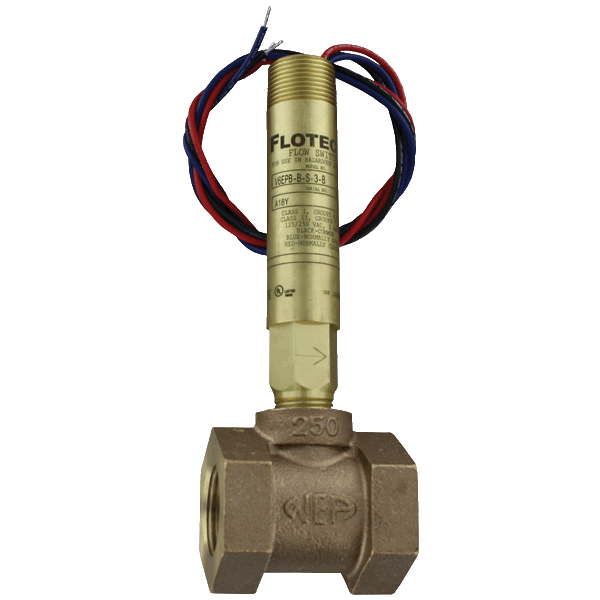

Monitor Flow in 1/2" to 2" (12.70 to 50.80 mm) Pipe, Explosion-Proof, Compact
V6型低流量開關像其它標準型號一樣，是一種磁力制動式彈簧開關，具有防漏功能，黃銅外殼堅固耐用。T字管濕潤部件的材料、Buna-N、或Viton O 型環均采用黃銅或不銹鋼材料。其執行機構是由一個柱塞迫使一個帶調整旁閥的彈簧去控制運行速率。在線安裝時，采用?″NPTF管道連接。這種流量開關是防爆型的，其額定壓力可高達1450 Psig。UL,CSA,CENELEC與V6標準相匹配。其重量為1-1/2lbs.（0.7kg）。CSA/CENELEC包括可供選擇的接盒。
防漏、防爆型氣體或液體流量開關；不銹鋼單葉片，管徑0.5～2″；低流量型號的動作點現場可調；最高溫度205℃；最大壓力138bar
1
物理性能
介質：兼容或無腐蝕的氣體和液體
接液材料
V6標準型：
葉片：301SS
產品低部分主體：銅或303SS
磁體：陶制磁體
其他部分：301，302SS
T形頭：銅，鐵，煅(造)鋼或304S
V6低流量型：
底部主體：銅或303SS
T形頭：銅或304SS
磁體：陶制磁體
O形環：標準配置為Buna-N，選項配置為Viton
其他部分：301，302SS
溫度限制：標準型：220℉(105℃)， MT高溫選項：400℉(205℃)[MT選項非UL，CSA或CENELEC認證]
壓力限制
底部主體材質是銅并且無“T”形頭的開關最大壓力1000 Psig(69 Bar)
底部主體材質是316 SS并且無“T”形頭的開關最大壓力2000 Psig(138 Bar)
“T”形頭為銅制的開關最大壓力250 Psig(17.2 Bar)
“T”形頭為鐵制的開關最大壓力1000 Psig(69 Bar)
“T”形頭為煅(造)鋼或不銹鋼的開關最大壓力1000 Psig(69 Bar)
低流量型開關：1450 Psig(100 Bar)
防護等級：防雨或防爆外殼，U.L和C.S.A. I級，A，B，C和D組；II級，E，F(xiàn)和G組。(A組只有在產品主體為不銹鋼時)
CENELEC：EEXD IIC T6 （T Amb.=75℉）
開關類型：標準開關為SPDT，選項開關為DPDT
電氣等級
UL型：5A@125/250 VAC
CSA和CENELEC型：5@125/250 VAC；5A(電阻)，3A（電感）@30 VDC
MV選項：1A@125VAC
MT選項：5A@125/250 VAC[MT選項非UL，CSA或CENELEC認證]
電氣連接
UL型：18AWG，18“(460mm)長
CENELEC/CSA型：接線板
上部主體：銅或303不銹鋼
管道連接：標準型3/4“ NPT，有連接盒型3/4“ NPT(陰螺紋)
過程連接：無T形頭，1/2“ NPT
設定點調節：標準型V6開關不可調節設定點，無“T”形頭的型號葉片可修整。低流量型可在顯示量程內調節，請?jiān)斠娏斜?/span>
重量：2-6Ibs(0.9-2.7kg)
未展示的選項：定制刻度，套管，PVC“T”形頭，重制葉片
V6型 小型流量開關 | ||
對于空氣近似動作/解除動作流速 | ||
上邊數字以SCFM為單位, | ||
下邊數字以LPM為單位 | ||
管子 | 動作 | 解除動作 |
尺寸 | ||
1/2" | 6.5 | 5 |
180 | 120 | |
3/4" | 10 | 8 |
300 | 240 | |
1 | 14 | 12 |
420 | 360 | |
1-1/4" | 21 | 18 |
600 | 540 | |
1-1/2" | 33 | 30 |
960 | 840 | |
2 | 43 | 36 |
1200 | 1020 | |
V6型 小型流量開關
對于冷水近似動作/解除動作流速 | ||
管子 | 動作 | 解除動作 |
1/2" | 1.50 | 1.00 |
3/4" | 2.00 | 1.25 |
1 | 3.00 | 1.75 |
1-1/4" | 4.00 | 3.00 |
1-1/2" | 6.00 | 5.00 |
2 | 10.00 | 8.50 |
V6低流量型開關設定點范圍
1/2″管道中流速最大和最小值 | ||
介 質 | 動 作 | 解除動作 |
水 (GPM) | 0.04-0.75 | 0.03-0.60 |
水(每小時立方米) | 0.01-0.17 | 0.007-0.136 |
空氣 (SCFM) | 0.18-2.70 | 0.15-2.0 |
空氣 | 0.0001-0.0013 | 0.0001-0.001 |
標準狀態下每秒立方米 | ||
