Non-Invasive Pipe Flow Measurement, Easy Operation
UFB系列超聲波流量計利用跨越時間差，無創(chuàng)測量管道中的流量。這是永久模型，允許用戶將轉換器安裝在一個表面或管道上。易于使用、緊湊和輕量的設計適用于使用不含氣穴的均勻液體的機械設備。UFB系列具有堅固的IP65等級，防止灰塵和直接接觸水。UFB系列有4-20mA和脈沖輸出能力。
操作原理
兩個傳感器放置在管道的外部，每個傳感器通過管道和流體傳輸超聲波脈沖到另一個。液體流過管道的速度導致脈沖加速或減速。兩個脈沖穿越時間的差值用于計算流量。傳輸時間的使用允許流量計不受壓力或溫度變化的影響。
校準選項可在附件。
有關數據日志版本，請參見UFC系列。

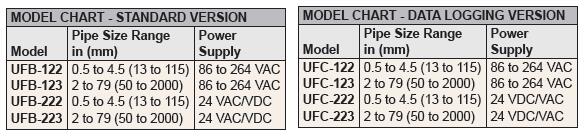

系列 UFB & UFC超聲波流量計組
非侵入式管道流量測量，操作簡便 數據記錄版本請參見UFC系列
UFB系列超聲波流量計系列利用傳輸時間差異非侵入性地測量管道中的流量。這是永久型號，允許用戶將轉換器安裝在表面或管道上。易于使用的小巧輕便設計適用于使用理想均質液體且不含氣泡的機械設備。UFB系列具有堅固的IP65等級，可防止灰塵和水直接接觸。UFB系列具有4至20 mA的電流和脈沖輸出功能。
操作原理
兩個傳感器放置在管道的外部，每個傳感器通過管道和流體傳送超聲波脈沖到另一個傳感器。流過管道的液體的速度引起脈沖加速或減速。兩個脈沖的通過時間的不同用于計算流量。運輸時間的使用允許流量計不受壓力或溫度變化的影響。
應用 : 處理后的水 河水 海水 飲用水 軟化水乙二醇/水混合 液壓系統(tǒng) 柴油 流量 數據記錄
特征
套件包括： ?轉換器 ?一組傳感器 ?直尺導軌 ?鋼帶 ?帶夾 ?一組傳感器電纜 ?一組高溫接口電纜 ?超聲波耦合油脂
技術規(guī)格
服務：均質液體不含超過3％的氣泡或微粒，并且能夠超聲波傳播。
輸入：來自傳感器的TNC電纜。
范圍：0.33至33英尺/秒（0.1至10米/秒）。
顯示：240 x 64像素的圖形顯示屏，帶背光的白色高對比度黑色;
語言：英語，法語，德語，瑞典語，意大利語，西班牙語，葡萄牙語，俄語，挪威語和荷蘭語; 5“寬×1.3”高（5×33.02mm）。
準確性：流量讀數的流量讀數的±0.5至±2％> 0.03 ft / s（0.01 m / s），管道OD> 3.0 in（75 mm）;
對于流量> 0.03 ft / s（0.01 m / s）和管道外徑為0.5至3 in（13至75 mm）的流量讀數的±3％; 流量讀數的±6％，流量<0.03 ft / s（0.01 m / s）
電源要求：86至264 VAC（50至60 Hz）或24 VAC / VDC（最大1A）。
能量消耗：10.5 W.
溫度限制：傳感器：-4至275°F（-20至135°C）; 控制器：-4至122°F（-20至50°C）。
輸出：模擬：1個光電隔離輸出：4至20 mA，0至16 mA或0至20 mA（可選）; 錯誤電流：0至26 mA（可選）; 負載阻力：最大620 O; 報警：2個光電隔離MOSFET NO繼電器，500 mA時48 V，最大200 Hz; 脈沖：1個光電隔離MOSFET繼電器，500 mA時為48 V，1至250 pps; 脈沖寬度：2至500毫秒（可選）。
防護等級：使用TNC連接器時為IP65; 傳感器IP54。
材料：塑料ABS和鋁。
重復性：測量值的±0.5％或0.03英尺/秒（0.01米/秒）。
電氣連接：可拆卸的旋入式端子塊。
安裝：使用3種M4螺絲進行壁式安裝。
濁度：微粒含量小于3％。
容許空氣含量：<3體積％。
響應時間：<500毫秒。
重量：>不包括配件的單位：2.80磅（1.26公斤）;
裝置包括附件：9.92磅（4.5千克）。
機構認證：CE。
