您當前的位置：首頁產品中心Dwyer 防爆差壓開關 1950G系列
防爆，全天候防護等級，可用于天然氣

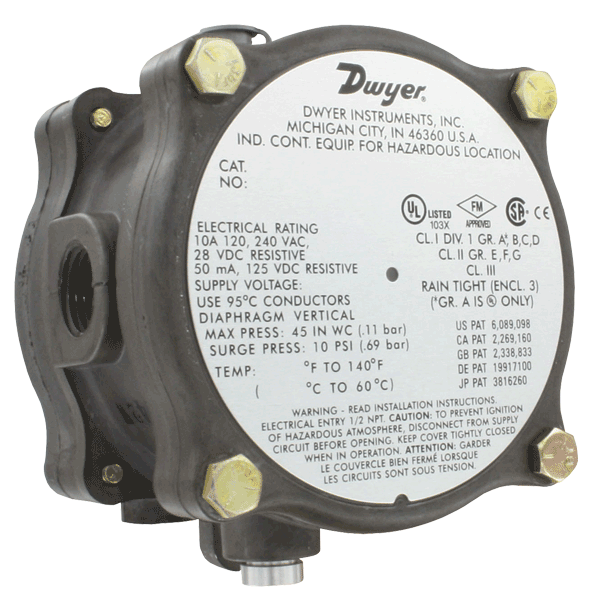

1950G系列防爆型微差壓開關具有德威爾1950系列差壓開關的所有最好性能，還可用于天然氣的監測。它可以用于室外安裝，并達到UL的防爆認證：Class I, Groups A, B, C, & D; Class II, Groups E, F, & G and Class III atmospheres, Directive 94/9/EC，還具備(ATEX) Compliant for CE ATEX II 2G Exd IIB+H T6, CSA & FM approved for Class I, Div. 1, Groups B, C, D; Class II, Div. 1, Groups E, F, G and Class III atmospheres IECEx Ex d IIB+H T6。它尺寸小，重量相當于常規防爆開關的一半。
打開鋁制外殼的前蓋板，很容易進行和單刀雙擲繼電器，電源進行接線。 需要24 VDC, 120 或240 VAC電源，電路連接。開蓋時，螺釘始終留在蓋上，不會現場丟失。無需打開外殼就可以調整設定點。
應用及案例
? 天然氣應用
? 工藝應用
? 全天候應用
產品特色
? 與天然氣進行兼容
? 外部設定螺絲提供了便捷的入口去進行調整，而無需打開或拆卸外殼
? 易于訪問的電氣連接簡化了安裝
介 質 空氣和易燃，兼容氣體
材 質 請咨詢我們
溫度范圍 0 ~ 140°F（18 ~ 60℃）
注 意 周?chē)h(huán)境的溫度變化會引起設定點漂移
壓力范圍 持續壓力 45"英寸水（11.2kPa） 沖擊壓力 10 psig （68.95 kPa）
外殼防護 NEMA 3(IP54),NEMA 7 & 9
開關類型 1個C繼電器(單刀雙擲）
電氣指標 10A, 120/240 VAC, 28 VDC Resistive 50mA, 125 VDC
電 源 24 VDC ±10%. 可選擇120VAC 240VAC±10%
電氣連接 內部接線盒
過程連接 1/8" NPT內螺紋
安裝定位 膜片用于垂直方向其它定位請向廠家咨詢
設定點調節 調節螺絲在外殼頂部
重 量 2 lb，15.7 oz（1.35 kg）
機構認證 CE，UL，CSA，F(xiàn)M，ATEX，IECEx
1
型號表 | ||||
UL,CSA,FM 型號 | ATEX型號 | 量程 in w.c. | 近似死區 | |
最小定點 | 最大定點 | |||
1950G-00-B-24-NA | 1950G-00-B-24 | .07 - .15 | .04 | .06 |
1950G-0-B-24-NA | 1950G-0-B-24 | .15 - .50 | .06 | .11 |
1950G-1-B-24-NA | 1950G-1-B-24 | .4 - 1.6 | .11 | .29 |
1950G-5-B-24-NA | 1950G-5-B-24 | 1.4 - 5.5 | .4 | .9 |
1950G-10-B-24-NA | 1950G-10-B-24 | 3 - 11 | .9 | 1.8 |
1950G-20-B-24-NA | 1950G-20-B-24 | 4 - 20 | 1.2 | 3.0 |
